河北省公路养护工程管理信息系统
Highway
Maintenance Management Systen
概要设计说明书
1 引言
l
采用先进的现代化信息技术、网络技术和管理技术，建成先进、使用、安全、可靠的全省公路养护网络系统。
l
实现公路养护工程信息和数据共享，便于统计查询和报表输出
l
实现对大中修养护工程计划进度的网络上报和统计
a．
软件系统的名称：河北省公路养护工程管理信息系统
b．
本项目的任务提出者：河北省公路局养护科
c．
本项目的开发者：石家庄希望计算机有限公司
d．
本项目的用户和运行单位：
l
各地市级公路养护管理处和高速公路项目法人养护科
l
省公路局养护科和省级养护管理部门
由于本系统的设计采用UML规范来进行，因此所涉及到的术语及符号遵循UML规范和标准。
《公路养护技术规范》
中华人民共和国交通部发布
《路面管理系统原理》
潘玉利 主编
人民交通出版社
《公路计算机辅助工程》
朱照宏主编
张雨化主审 人民交通出版社
《软件工程导论》
张海藩 著 电子工业出版社
《地理信息系统导论》
陈述彭、鲁学军、周成虎编著 《科学出版社》
《SQL
Server 7核心技术精解》
David K.Rensin Andrew M.Fedorchek著 William
C.Amo 刘世军
刘阶萍译 中国水利水电出版社
《统一建模语言参考手册》
James Rumbaugh、Ivar Jacobson、Grady Booch著
翻译：Adams Wang
2 总体设计
2.1.1
系统组织结构图

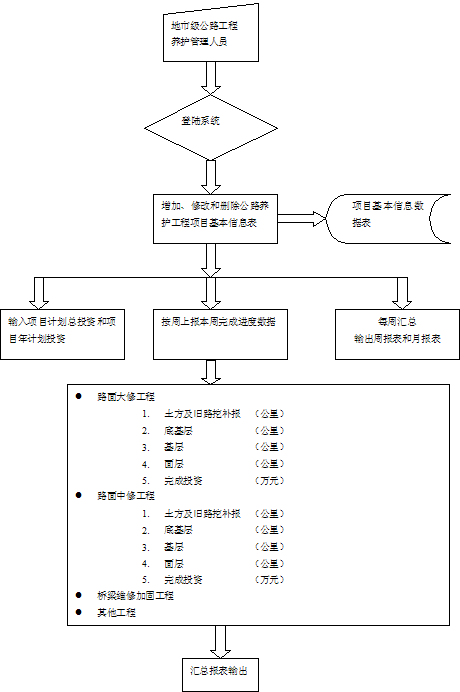

2.1.2 业务处理流程图
2.1.3

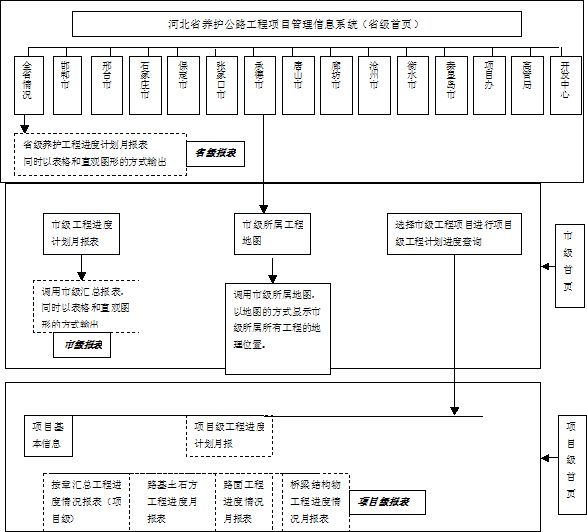

子系统划分及功能结构图
2.2

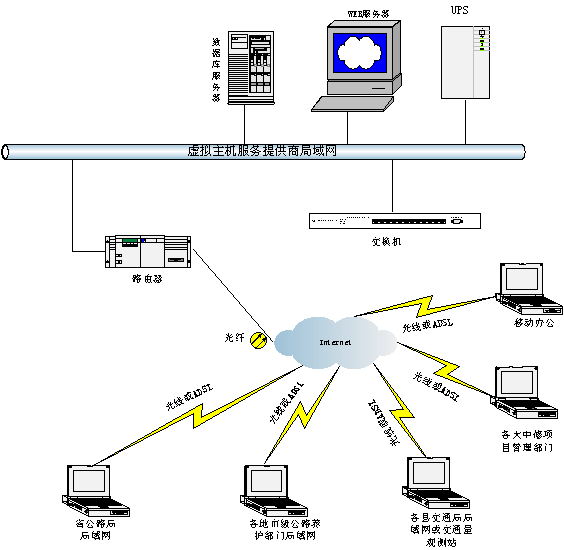

运行环境及网络拓扑结构图
2.2.1
运行环境
完全采用B/S结构，以INTERNET为网络运行环境
硬件环境
服务器端
本系统要求服务器端的计算机为奔腾的高级PC机，主频1G以上，内存128兆以上。彩色显示器。剩余硬盘空间在10G以上。
客户端
本系统要求客户端的计算机为586以上的微机，主频366以上，内存64兆以上。彩色显示器。剩余硬盘空间在500兆以上。
软件环境
服务器端
本系统要求服务器端的计算机操作系统为Windows
NT Server或者Windows
2000 Server。并且安装SQL
Server2000数据库。
客户端
本系统要求客户端的计算机的操作系统为Windows95或Windows98。配有Microsoft公司的Internet
Explore4.0以上的浏览器。以及所开发的高速公路养护管理地理信息系统。
2.2.2
网络拓扑结构图
2.3
基本设计概念和处理流程
说明本系统的基本设计概念和处理流程，尽量使用图表的形式。
用一览表及框图的形式说明本系统的系统元素（各层模块、子程序、公用程序等）的划分，扼要说明每个系统元素的标识符和功能，分层次地给出各元素之间的控制与被控制关系。
说明在本软件系统的工作过程中不得不包含的人工处理过程（如果有的话）。
2.6尚未解决的问题
说明在概要设计过程中尚未解决而设计者认为在系统完成之前必须解决的各个问题。
3
接口设计
说明将向用户提供的命令和它们的语法结构，以及软件的回答信息。
说明本系统同外界的所有接口的安排包括软件与硬件之间的接口、本系统与各支持软件之间的接口关系
说明本系统之内的各个系统元素之间的接口的安排。
4
运行设计
4.1 运行模块组合
说明对系统施加不同的外界运行控制时所引起的各种不同的运行模块组合，说明每种运行所历经的内部模块和支持软件。
说明每一种外界的运行控制的方式方法和操作步骤。
说明每种运行模块组合将占用各种资源的时间。
5 系统界面设计
5.1 系统整体界面
4.2、子系统E-R图
给出本系统内所使用的每个数据结构的名称、标识符以及它们之中每个数据项、记录、文卷和系的标识、定义、长度及它们之间的层次的或表格的相互关系。
5.2 物理结构设计要点
给出本系统内所使用的每个数据结构中的每个数据项的存储要求，访问方法、存取单位、存取的物理关系（索引、设备、存储区域）、设计考虑和保密条件。
5.3 数据结构与程序的关系
说明各个数据结构与访问这些数据结构的各个程序之间的对应关系，可采用如下的矩阵图的形式：
6 系统出错处理设计
用一览表的方式说明每种可能的出错或故障情况出现时，系统输出信息的形式、含意及处理方法。
说明故障出现后可能采取的变通措施，包括：
a．后备技术：说明准备采用的后备技术，当原始系统数据万一丢失时启用的副本的建立和启动的技术，例如周期性把磁盘信息记录到磁带上去就是对于磁盘媒体的一种后备技术；
b．
降效技术：说明准备采用的后备技术，使用另一个效率稍低的系统或方法来求得所需结果的某些部分，例如一个自动系统的降效技术可以是手工操作和数据的人工记录；
c．
恢复及再启动技术：说明将使用的恢复再启动技术，使软件从故障点恢复执行或使软件从头开始重新运行的方法。
6.3 系统维护设计
说明为了系统维护的方便而在程序内部设计中作出的安排，包括在程序中专门安排用于系统的检查与维护的检测点和专用模块。
|
公路工程项目管理信息系统 (HPMS)
