成功案例 — 保仓高速监控系统

需求定位

整个工程场所共 5 个，具体为两个服务区，两个养护工区，及管理处。其具体需求总结如下：

•  两个服务区实现广场情况的实时监控；

•  两个养护工区实现实时监控，并设置监控分中心。要求实现 24 小时全方位监控；要求实现值守和无人值守两种监控模式；

•  管理处实现实时监控，并设置监控中心。要求实现 24 小时全方位监控；要求实现值守和无人值守两种监控模式；要求可对用户统一进行帐号生成、授权、认证，杜绝非法用户对网络的入侵和非法监视；要求对有权限的用户提供符合其相应权限的视频点播、查看、回放等操作。

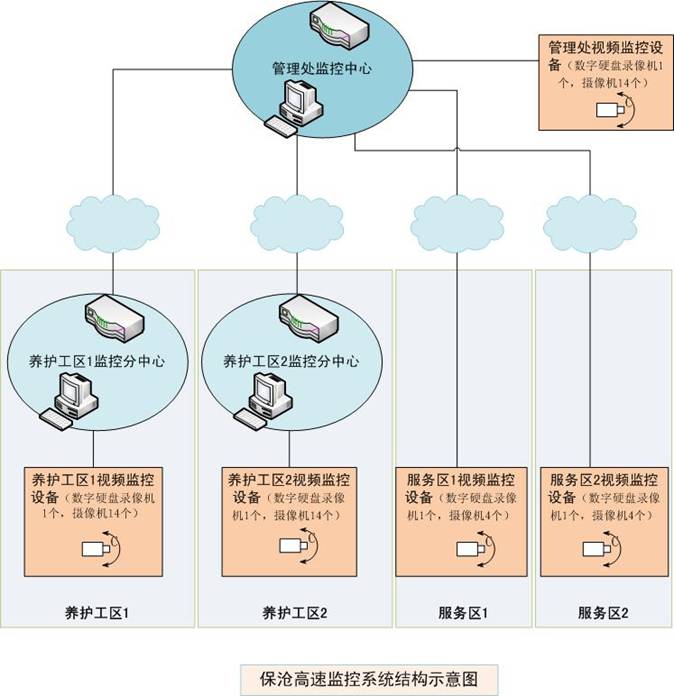

系统结构示意图

具体设计

•  服务区 1 ：

•  设置数字硬盘录像机一个，负责实时显示、视频压缩、存储、传输；

•  云台摄像机四个，负责采集两个广场内的实时视频数据；

•  视频数据由数字硬盘录像机通过专线以内网模式与管理处监控中心连接，由监控中心对数据和权限统一管理。

•  服务区 2 ：

•  设置数字硬盘录像机一个，负责实时显示、视频压缩、存储、传输；

•  云台摄像机四个，负责采集两个广场内的实时视频数据；

•  视频数据由数字硬盘录像机通过专线以内网模式与管理处监控中心连接，由监控中心对数据和权限统一管理。

•  养护工区 1 ：

•  设置数字硬盘录像机一个，负责实时显示、视频压缩、存储、传输；

•  云台摄像机一个，红外摄像机 13 个，分别放置在入口、财务室、停车场、楼道、走廊、职工宿舍、餐厅、围墙等处，实现全方位、全时段监控；

•  设置监控分中心，负责区内视频管理，人工、自动监控模式切换、操控等管理；

•  视频数据由数字硬盘录像机通过专线以内网模式与管理处监控中心连接，由监控中心对数据和权限统一管理。

•  养护工区 2 ：

•  设置数字硬盘录像机一个，负责实时显示、视频压缩、存储、传输；

•  云台摄像机一个，红外摄像机 13 个，分别放置在入口、财务室、停车场、楼道、走廊、职工宿舍、餐厅、围墙等处，实现全方位、全时段监控；

•  设置监控分中心，负责区内视频管理，人工、自动监控模式切换、操控等管理；

•  视频数据由数字硬盘录像机通过专线以内网模式与管理处监控中心连接，由监控中心对数据和权限统一管理。

•  管理处：

•  设置数字硬盘录像机一个，负责实时显示、视频压缩、存储、传输；

•  云台摄像机一个，红外摄像机 13 个，分别放置在入口、财务室、停车场、楼道、走廊、职工宿舍、餐厅、围墙等处，实现全方位、全时段监控；

•  设置监控中心，负责区内视频管理，人工、自动监控模式切换、操控操作；负责可对用户统一进行帐号生成、授权、认证，杜绝非法用户对网络的入侵和非法监视；负责对有权限的用户提供符合其相应权限的视频点播、查看、回放等操作等；

成功案例 — 其他

固安东（廊涿高速）收费站监控系统

沧州市公路处高速视频监控系统
